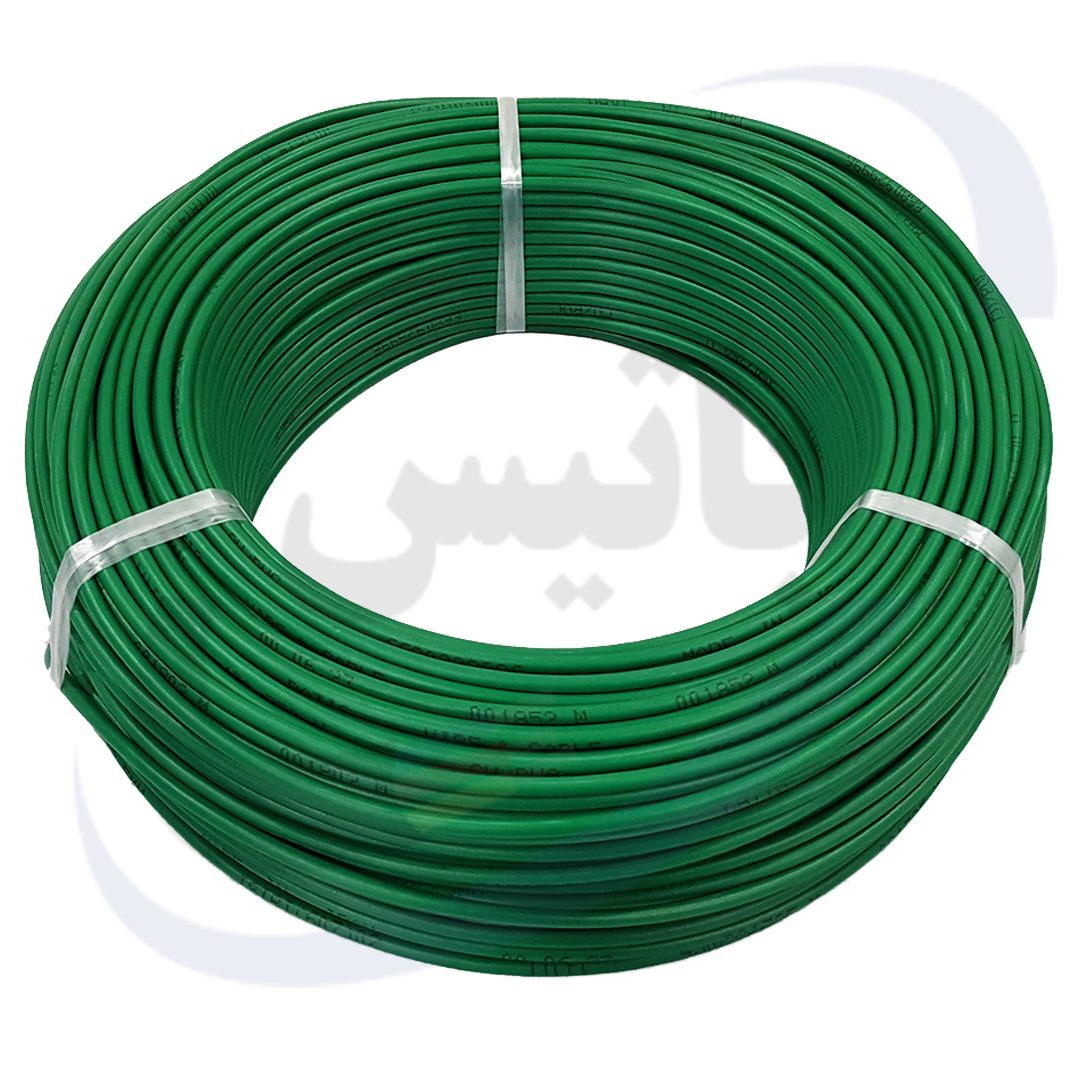

ساختار هادی: مس آنیل شده گروه 5 ( انعطاف پذیر یا افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228 عایق: آمیزه PVC از نوع PVC/C ولتاژ تست ولتاژ نامی 450/750V آزمون ولتاژ در 2500 ولت استاندارد مرجع IEC 02 60227 یا ISIRI(607)02 بررسی اجمالی سیم های افشان به دلیل تابیده شدن تعداد زیادی سیم مسی نازک دارای قابلیت انعطاف بالا می باشند به همین دلیل از آن ها در سیم کشی ساختمان، نصب داخل وسایل برقی و حفاظت سیستمهای روشنایی استفاده می شود. ولتاژ نامی سیم های افشان 450/750 ولت است و با توجه به جریان عبوری، در سطح مقطع های مختلف موجود می باشند. جدول اطلاعات فنی سیم افشان وزن تقریبی (Kg / Km) حداکثر مقاومت هادی در 20 O C(Ω/km) میانگین قطر نهایی (mm) ضخامت نامی عایق (mm) سطح مقطع نامی هادی (mm 2 ) حداکثر حداقل 65 3.3 5.3 4.4 0.8 6 نکته: حداقل مقاومت عایقی در 70 O C و 500V بیشتر از 0.015MΩ.Km می باشد.

ساختار هادی: مس آنیل شده گروه 5 ( انعطاف پذیر یا افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228 عایق: آمیزه PVC از نوع D رنگ بندی عایق: مطابق استاندارد IEC 60227-1) ISIRI 607-1) جنس روکش: آمیزه PVC نوع ST5 ولتاژ تست ولتاژ نامی 300/500V محدوده دمایی ℃30- تا ℃70+ استاندارد مرجع ISIRI 607-5 IEC 60227-5 بررسی اجمالی این نوع کابل ها به عنوان کابل های رابط جهت استفاده در وسایل الکتریکی، لوازم خانگی و ماشین آلات مناسب هستند. تماس مستقیم کابل با قسمت های داغ در وسایل پخت و پز و گرمایشی مجاز نمی باشد. جدول اطلاعات فنی کابل افشان وزن تقریبی (Kg / Km) حداکثر مقاومت هادی در ℃20 (Ω / Km) میانگین قطرنهایی حداکثر(mm) میانگین قطرنهایی حداقل(mm) ضخامت نامی روکش (mm) ضخامت نامی عایق (mm) سطــح مقـطـع نامی هادی ها (mm²) 83 13.3 8.6 6.8 0.8 0.7 1.5×2 نکته : حداقل مقاومت عایقی در ℃70 و 500V، بیشتر از 0.011MΩ.Km می باشد.

ساختار هادی: مس آنیل شده گروه 5 ( انعطاف پذیر یا افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228 عایق: آمیزه PVC از نوع D رنگ بندی عایق: مطابق استاندارد IEC 60227-1) ISIRI 607-1) جنس روکش: آمیزه PVC نوع ST5 ولتاژ تست ولتاژ نامی 300/500V محدوده دمایی ℃30- تا ℃70+ استاندارد مرجع ISIRI 607-5 IEC 60227-5 بررسی اجمالی این نوع کابل ها به عنوان کابل های رابط جهت استفاده در وسایل الکتریکی، لوازم خانگی و ماشین آلات مناسب هستند. تماس مستقیم کابل با قسمت های داغ در وسایل پخت و پز و گرمایشی مجاز نمی باشد. جدول اطلاعات فنی کابل افشان وزن تقریبی (Kg / Km) حداکثر مقاومت هادی در ℃20 (Ω / Km) میانگین قطرنهایی حداکثر(mm) میانگین قطرنهایی حداقل(mm) ضخامت نامی روکش (mm) ضخامت نامی عایق (mm) سطــح مقـطـع نامی هادی ها (mm²) 128 7.98 10.6 8.4 1 0.8 2.5×2 نکته : حداقل مقاومت عایقی در ℃70 و 500V، بیشتر از 0.011MΩ.Km می باشد.

ساختار هادی: مس آنیل شده عایق: آمیزه PVC از نوع A جنس روکش: آمیزه PVC ولتاژ تست ولتاژ نامی 450/750V محدوده دمایی ℃30- تا ℃70+ استاندارد مرجع ISIRI 607-6 بررسی اجمالی در محلهای خشك و نمناك جهت تغذیه تاسیسات الكتریكی زمانیكه انعطاف پذیری مورد نظر باشد. جدول اطلاعات فنی کابل افشان وزن تقریبی (Kg / Km) حداکثر مقاومت هادی در ℃20 (Ω / Km) میانگین قطر خارجی (mm) ضخامت نامی روکش (mm) ضخامت نامی عایق (mm) سطــح مقـطـع نامی هادی ها (mm²) 195 4.95 10.4 1 0.8 4×2

ساختار هادی: مس آنیل شده عایق: آمیزه PVC از نوع A جنس روکش: آمیزه PVC ولتاژ تست ولتاژ نامی 450/750V محدوده دمایی ℃30- تا ℃70+ استاندارد مرجع ISIRI 607-6 بررسی اجمالی در محلهای خشك و نمناك جهت تغذیه تاسیسات الكتریكی زمانیكه انعطاف پذیری مورد نظر باشد. جدول اطلاعات فنی کابل افشان وزن تقریبی (Kg / Km) حداکثر مقاومت هادی در ℃20 (Ω / Km) میانگین قطر خارجی (mm) ضخامت نامی روکش (mm) ضخامت نامی عایق (mm) سطــح مقـطـع نامی هادی ها (mm²) 260 3.3 12.2 1.3 0.8 6×2
